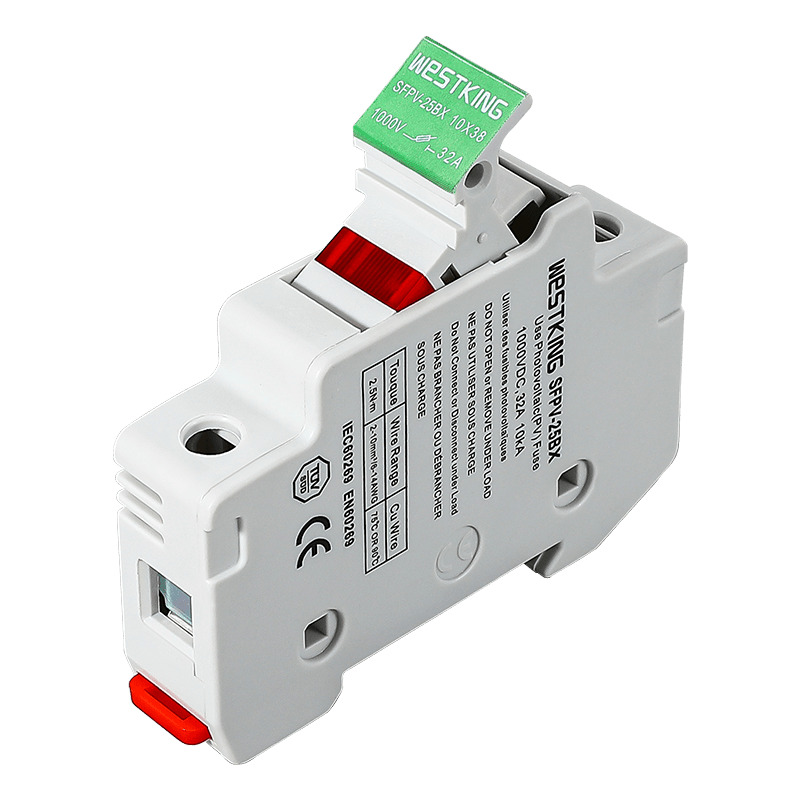

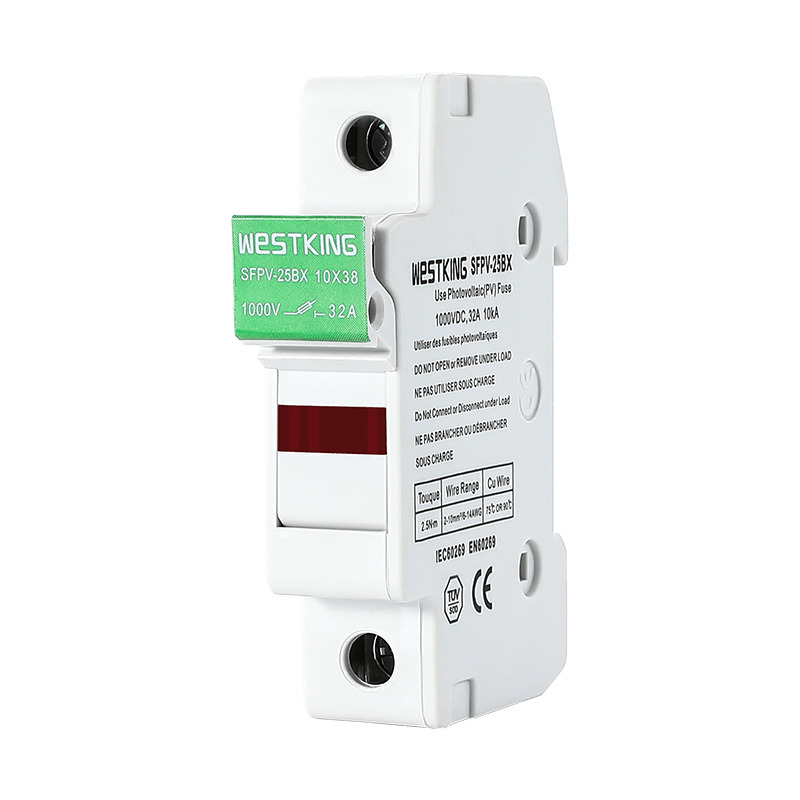

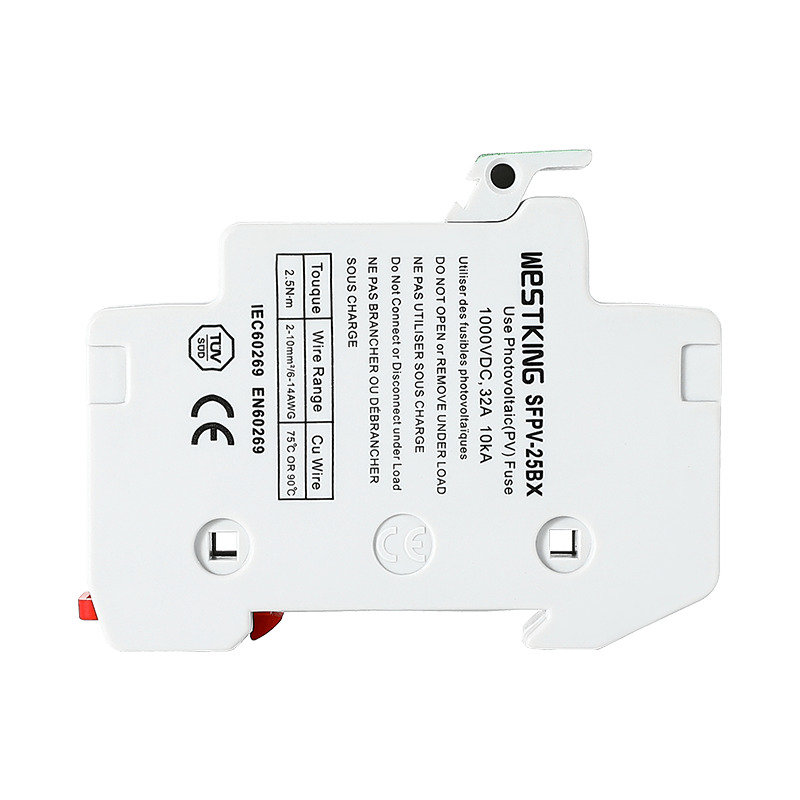

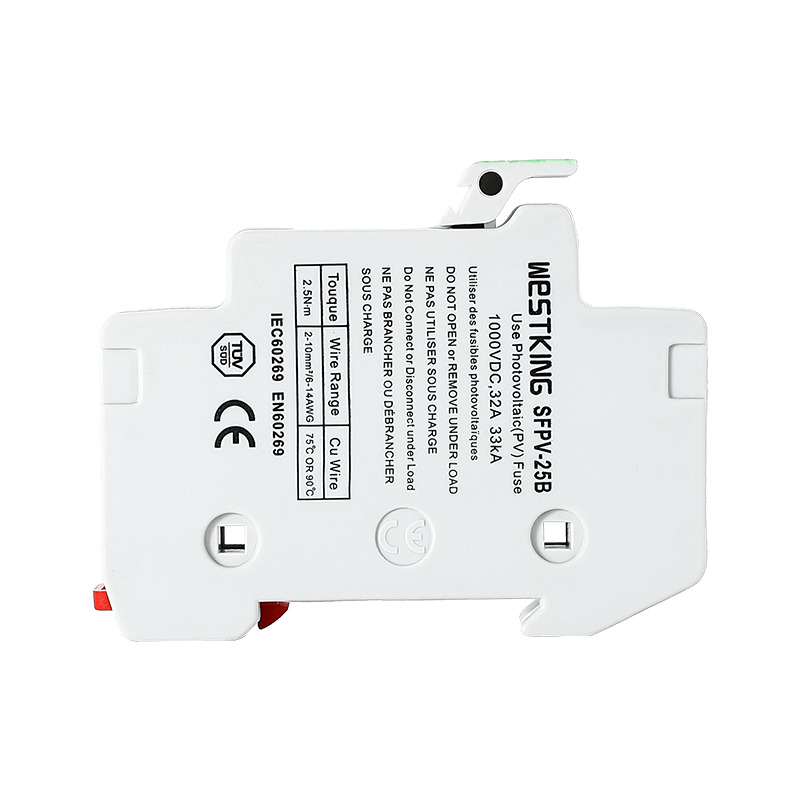

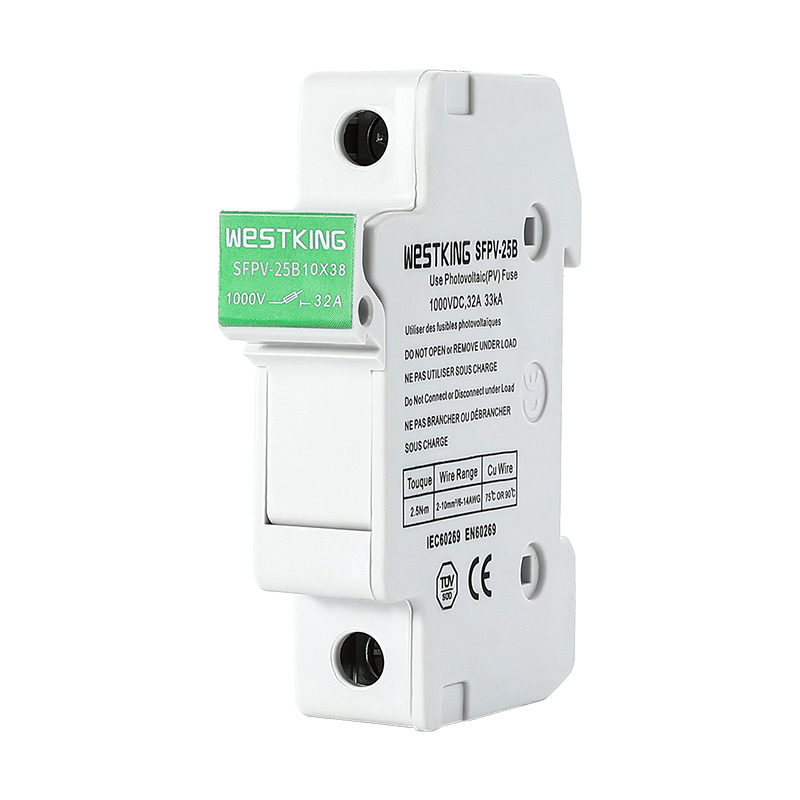

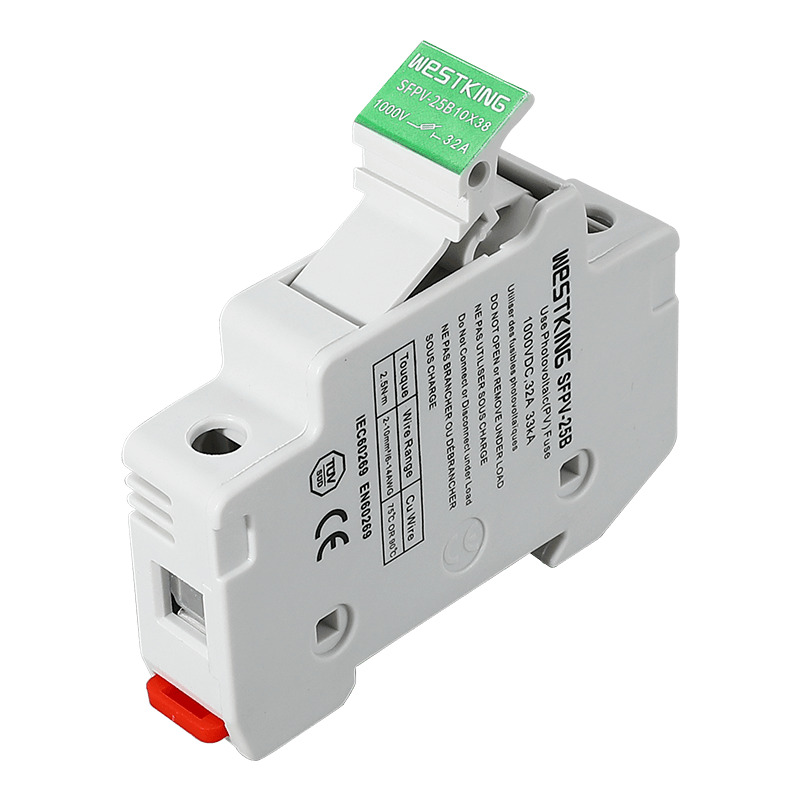

Przedstawiamy najnowszą innowację firmy Westking: wszechstronną serię opraw bezpiecznikowych
dostosowane do ochrony systemów fotowoltaicznych. Zaprojektowane z precyzją, seria oprawek do bezpieczników fotowoltaicznych 10X38 mm została zaprojektowana specjalnie w celu ochrony systemów fotowoltaicznych. Te oprawy bezpiecznikowe, charakteryzujące się modułową konstrukcją, kładą nacisk na bezpieczeństwo i łatwość obsługi, spełniając rygorystyczne normy IEC i UL, oferując jednocześnie stopień ochrony IP20. To, co je wyróżnia, to intuicyjna funkcja wymiany bezpiecznika, wymagająca jedynie delikatnego dotknięcia, aby konserwacja nie wymagała wysiłku.Westking wprowadza na rynek innowacyjne i kompleksowe oprawki bezpiecznikowe
produkty. Seria uchwytów bezpiecznikowych do fotowoltaiki 10X38mm została zaprojektowana specjalnie do ochrony systemów fotowoltaicznych. Dzięki modułowej konstrukcji te oprawy bezpieczników są bezpieczne i łatwe w użyciu, są zgodne z normami IEC i UL, zapewniają stopień ochrony IP20 i obejmują funkcję wymiany bezpiecznika (wystarczy lekkie dotknięcie). Seria oprawek bezpiecznikowych do fotowoltaiki 10X38 mm jest dostępna z wizualnym wskaźnikiem przerwania bezpiecznika lub bez niego i może być wybrana w wersji jednobiegunowej. Wykonane z wytrzymałego i trwałego materiału termoplastycznego, seria produktów Westking zapewnia stabilność i trwałość.Zalecenia specjalne: Używaj oprawek bezpiecznikowych PV 10X38mm firmy Westking wraz z odpowiadającymi im bezpiecznikami, aby zapewnić kompleksową ochronę systemu fotowoltaicznego.
•Napięcie znamionowe: | 1000 V prądu stałego lub 1100 V prądu stałego |
•Prądy znamionowe: | 32A |
•Stopień ochrony: | IP20 |
•Rozmiar produktu: | Łącznik bezpieczników gPV 10x38mm |
•Znamionowa zdolność wyłączania: | 33kA |
•Temperatura przechowywania: | -40°C... 90°C |
•Temperatura robocza : | -40°C... 85°C |
•Strata mocy oprawki bezpiecznika: | 0,37 W |
•Napięcie znamionowe izolacji: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
Oprawy bezpiecznikowe UL4248-1
UL4248-19 Oprawy bezpiecznikowe fotowoltaiczne
UL486E Zaciski okablowania
CSA C22.2 nr 4248-1 Zespoły uchwytów bezpieczników
CSA 22.2 nr 65 Złącza przewodów
Kompaktowa konstrukcja zajmująca mało miejsca
Modułowa konstrukcja zapewniająca elastyczność
Montaż na szynie DIN TH35 dla łatwej integracji
Stopień ochrony IP20
Konstrukcja bezpieczna dla palców
Wygodny dostęp do bezpieczników
Zamykana bez dodatkowych akcesoriów
Możliwość plombowania zarówno w pozycji zamkniętej, jak i otwartej
Opcjonalny wizualny wskaźnik bezpiecznika
Wykonane z tworzywa sztucznego PBT
Zawiera materiały ognioodporne o wskaźniku palności rozżarzonego drutu do 960
Aplikacje fotowoltaiczne do 1100VDC
Ochrona na poziomie łańcucha/układu fotowoltaicznego
Aplikacje inwerterowe
Działanie skrzynki sumatora
is09001 iatf16949
TUV CE
Chiny
typ | wskaźnik ledowy | Waga netto | uszczelka |
SFPV-25B-1P | NIE | 60g | 12 sztuk/opakowanie |
SFPV-25B-2P | NIE | 121g | 6 sztuk/opakowanie |
SFPV-25B-3P | NIE | 182g | 4 szt./opakowanie |
SFPV-25B-4P | NIE | 243g | 3 szt./opakowanie |
SFPV-25BX-1P | TAK | 62g | 12 sztuk/opakowanie |
SFPV-25BX-2P | TAK | 125g | 6 sztuk/opakowanie |
SFPV-25BX-3P | TAK | 187g | 4 szt./opakowanie |
SFPV-25BX-4P | TAK | 249g | 3 szt./opakowanie |
Uchwyt bezpiecznikowy PV firmy WESTKING 10X38 mm przekroczył 30 milionów sztuk w zastosowaniach fotowoltaicznych w Chinach. Ponieważ bezpieczniki fotowoltaiczne są zwykle używane na zewnątrz, w trudnych warunkach i ze znacznymi różnicami temperatur, istnieją rygorystyczne wymagania dotyczące doboru materiałów bezpieczników fotowoltaicznych. Na etapie badań i rozwoju firma WESTKING New Energy Technology Co., Ltd. przeprowadziła szeroko zakrojone testy i walidacje symulowanych warunków pracy. Odnosząc się do rzeczywistych warunków pracy na rynku i biorąc pod uwagę czynniki środowiskowe, WESTKING ostatecznie stworzył uchwyt fotowoltaiczny, który jest w stanie wytrzymać trudne warunki testów środowiskowych. Zaowocowało to doskonałą opinią na rynku chińskim, z wysokimi ocenami użytkowników naszych produktów w wielu przykładowych przetargach na projekty transformacji technicznej.
Poniżej znajduje się tabela środowiskowych współczynników obniżania wartości znamionowych dla środowisk zastosowań z uchwytami bezpiecznikowymi PV 10X38 mm, wraz z instrukcjami instalacji i okablowania. Prosimy o uważne zapoznanie się z nią, gdyż ma ona kluczowe znaczenie dla prawidłowego użytkowania bezpieczników fotowoltaicznych i może ograniczyć awarie, jednocześnie wydłużając żywotność oprawki bezpiecznikowej.
Maksymalny moment dokręcania: 2 Nm
W przypadku drutu sztywnego lub wielożyłowego o przekroju 1-16 mm² (16-6AWG) firma WESTKING zaleca użycie maksymalnie 2 x 6 mm² PZ2 lub 5,5 x 1 mm płaskich wkrętaków (o maksymalnej średnicy 6 mm).
Temperatura otoczenia | -40° do 20℃ | 30 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 80 ℃ | 90℃ |
Współczynnik redukcji oceny (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Wilgotność | 95% | 90% | 80% | 50% | - | - | - | - |
Współczynnik redukcji oceny (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Liczba biegunów (obok siebie) | Współczynnik obniżenia wartości prądu (lth) |
13:00-3:00 | 1 |
Większe lub równe 4P | 0.9 |
