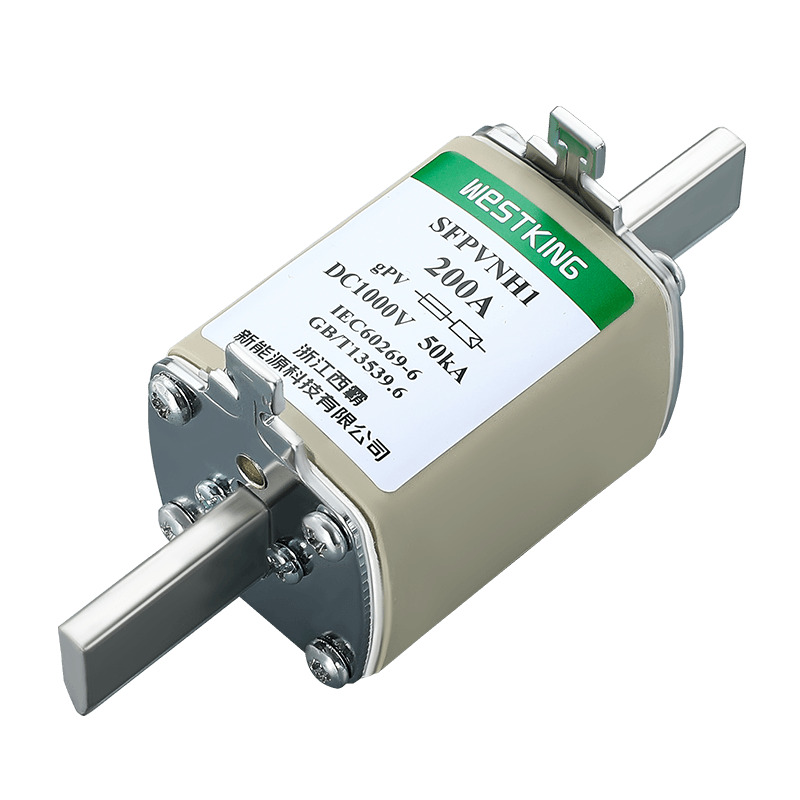

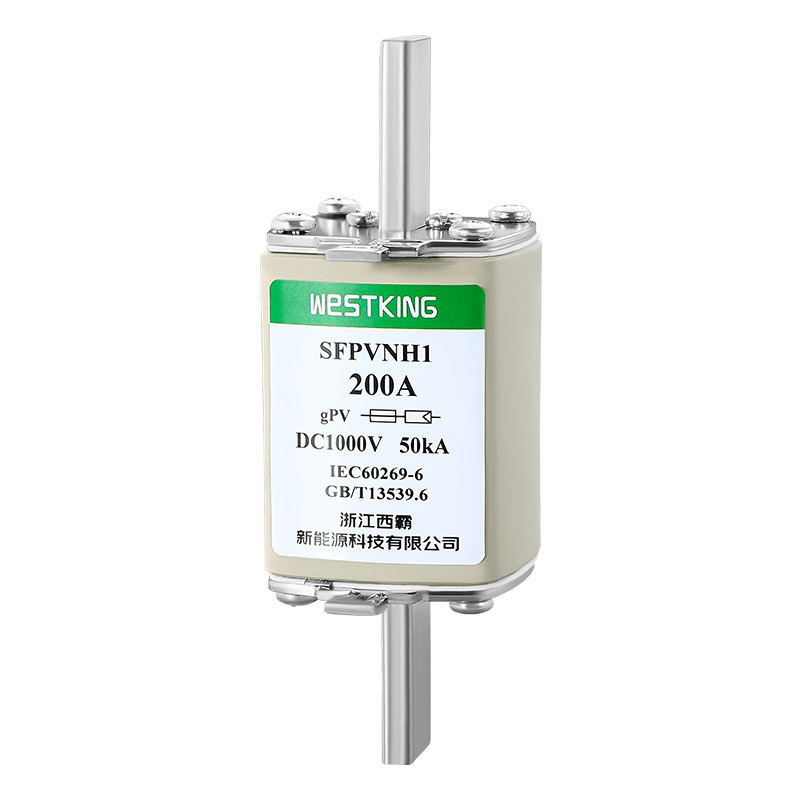

Seria bezpieczników fotowoltaicznych (PV) WESTKING SFPVNH1 dostosowana do zabezpieczania systemów fotowoltaicznych
jest rozwiązaniem dedykowanym. Zaprojektowane tak, aby szybko reagować na zwarcia w panelach słonecznych wzdłuż łańcucha fotowoltaicznego, te wkładki bezpiecznikowe firmy WESTKING odgrywają kluczową rolę w ekranowaniu kabli w łańcuchu fotowoltaicznym, pełniąc funkcję głównego bezpiecznika.Seria bezpieczników fotowoltaicznych (PV) WESTKING SFPVNH1
jest specjalnie zaprojektowany do ochrony systemów fotowoltaicznych. W przypadku zwarcia w panelu fotowoltaicznym w łańcuchu fotowoltaicznym, wkładki bezpiecznikowe WESTKING SFPVNH1 skutecznie chronią kable w łańcuchu fotowoltaicznym (kategoria bezpieczników głównych). Ta seria bezpieczników nie tylko rozszerza naszą ofertę rozmiarów bezpieczników PV na całym świecie, ale także przyjmuje typ gPV zgodny z obiema normami IEC 60269-6 PV. Co więcej, bezpieczniki te są również wyposażone w odłączane ostrza ułatwiające bezpośredni montaż. Ich główne cechy obejmują ogólnoświatową kompatybilność, niska zdolność przerywania prądu zwarciowego, odporność na cykle temperaturowe, trwała konstrukcja zapewniająca dłuższą żywotność systemu, wysoka wydajność przy minimalnych stratach mocy i kompaktowe wymiary. Seria bezpieczników fotowoltaicznych WESTKING SFPVNH1 jest dostępna w dwóch wersjach: z płaskim ostrzem i do montażu bezpośredniego, zaspokajając różnorodne potrzeby różnych zastosowań systemów fotowoltaicznych.
•Napięcie znamionowe: | 1000 V prądu stałego |
•Prądy znamionowe: | 40A...160A |
•Kategoria użytkowania: | gPV |
•Znamionowa zdolność wyłączania: | 50kA |
•Minimalna ocena przerwań: | 1,35·In |
•Prąd bez bezpiecznika: | 1,13·In |
•Temperatura przechowywania: | -40°C... 90°C |
•Temperatura robocza : | -40°C... 85°C |
•Gdy temperatura otoczenia przekracza 25°C, należy zapoznać się z tabelą korekcji temperatury bezpiecznika WESTKING Solar.
IEC/EN 60269-1 Wkładki bezpiecznikowe – wymagania ogólne
IEC/EN 60269-6 Wkładki bezpiecznikowe do systemów fotowoltaicznych
UL248-19 Wkładki bezpiecznikowe fotowoltaiczne
Zgodny z RoHS
Powszechnie akceptowane na całym świecie
Możliwość przerywania niskich prądów zwarciowych
Skutecznie wytrzymuje cykle temperaturowe
Zaprojektowany z myślą o trwałości, aby zwiększyć trwałość systemu
Wysoka wydajność przy minimalnych stratach mocy
Kompaktowa konstrukcja zapewniająca oszczędność miejsca podczas instalacji
Ochrona wejść DC falownika
Aplikacje dla rekombinatorów (sumator sub, sumator tablic, sumator główny)
Nadaje się do wszystkich zastosowań fotowoltaicznych
is09001 iatf16949
Chiny
Prąd znamionowy | I2t(A2s) | Strata mocy (w) 1,0 cal | Waga netto | |
Topienie | Clearing | |||
40A | 140 | 1200 | 8.0 | 427g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Opis:
1.Bezpiecznik pracuje normalnie w zakresie temperatur od -5°C do 40°C i nie wymaga dodatkowej korekty.
2. Dopuszczalne warunki użytkowania to -40°C do 85°C.
3. W zakresie dopuszczalnych warunków użytkowania należy zapoznać się z poniższą tabelą.
Wkładka bezpiecznikowa 1000Vdc NH0 gPV to kompaktowy i wysokiej jakości produkt opracowany i wyprodukowany przez WESTKING New Energy Technology Co., Ltd. do użytku w platformie napięcia 1000VDC. Dzięki platformie napięciowej 40A-100A, ta wkładka bezpiecznikowa została zaprojektowana tak, aby oszczędzać miejsce w zastosowaniach w skrzynce rozdzielczej, dzięki niewielkim rozmiarom i dużej zdolności segmentacji. Jest w stanie szybko odciąć obwód w krótkim czasie, skutecznie chroniąc sprzęt przed uszkodzeniami spowodowanymi zwarciami nadprądowymi i zwarciowymi. Wykonany z materiałów wysokiej jakości, ten wkładka bezpiecznikowa zapewnia doskonałą niezawodność i długą żywotność.
