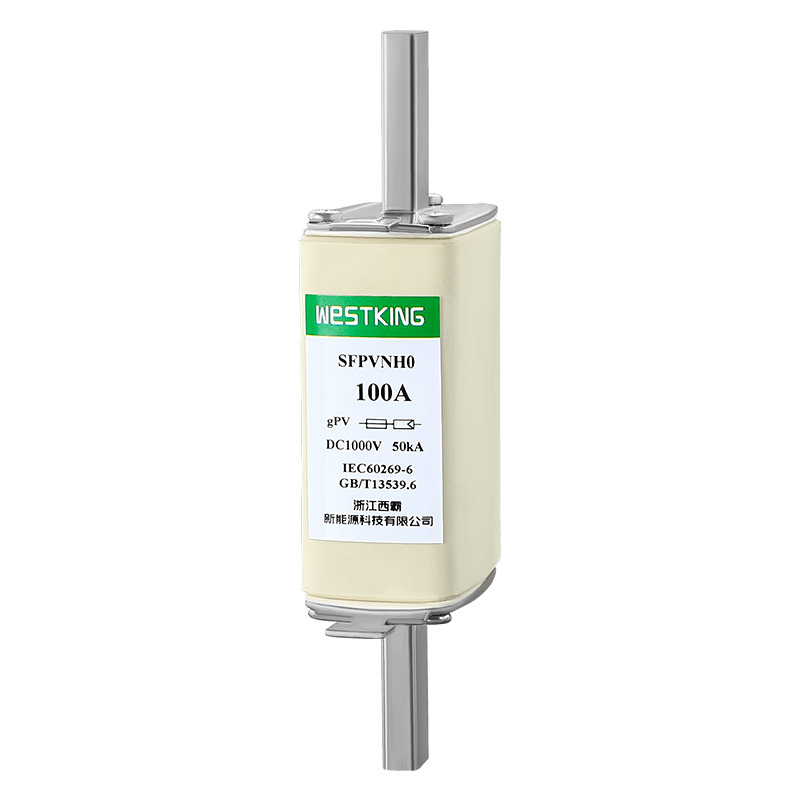

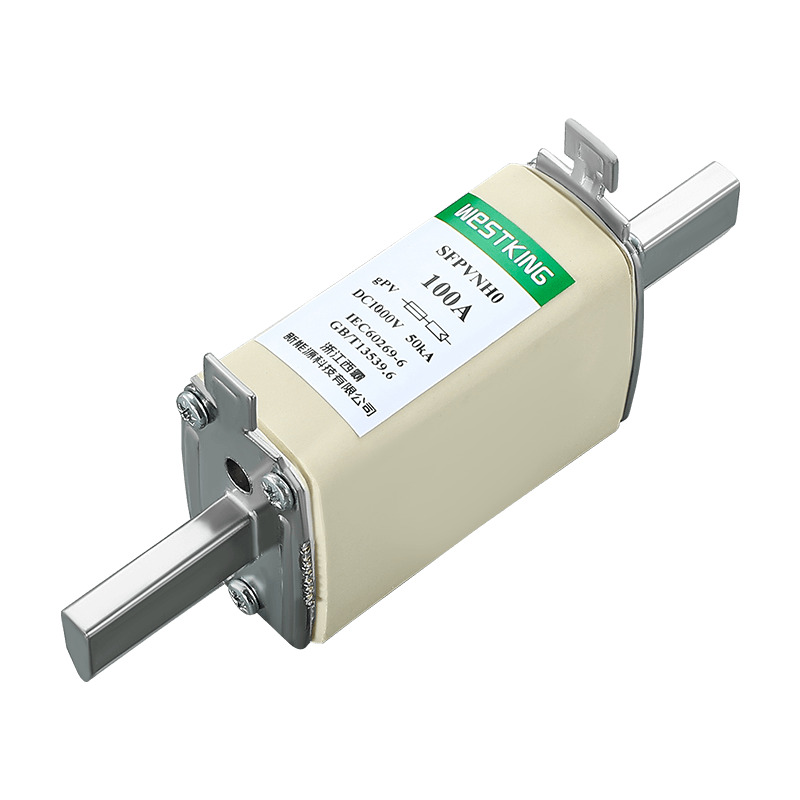

Westking, zaufany dostawca z siedzibą w Chinach, oferuje wysokiej jakości wkładki bezpiecznikowe PV 1000 V DC NH0 GPV. Te wkładki bezpiecznikowe są przeznaczone do zastosowań fotowoltaicznych i zapewniają niezawodną ochronę w systemach energii słonecznej. Dzięki zaangażowaniu firmy Westking w doskonałość, te wkładki bezpiecznikowe spełniają standardy branżowe i zapewniają wydajne i bezpieczne rozwiązania dla projektów związanych z energią słoneczną.
Wkładki bezpiecznikowe NH0 gPV do instalacji fotowoltaicznych firmy WESTKING zostały specjalnie zaprojektowane, aby zapewnić niezawodne rozwiązanie zabezpieczające w podzespołach, tablicach lub na wejściu prądu stałego falownika w instalacjach fotowoltaicznych. Te wkładki bezpiecznikowe zapewniają kompleksową ochronę przed przeciążeniami i zwarciami (klasa gPV zgodnie z normami IEC 60269 i UL248-19) przy minimalnym prądzie bezpiecznikowym wynoszącym 1,35 prądu znamionowego (In). Są zbudowane z ceramicznego korpusu, który wykazuje wyjątkową odporność na ciśnienie wewnętrzne i szok termiczny. Styki są wykonane z posrebrzanej miedzi lub mosiądzu, natomiast elementy topiące składają się z materiałów Toshiba, które zapobiegają starzeniu się i utrzymują niezmienne właściwości elektryczne w miarę upływu czasu. Aby zapewnić optymalną wydajność, zalecamy stosowanie naszych podstaw bezpiecznikowych 1000 VDC SFPVNH0B z tymi wkładkami bezpiecznikowymi.
•Napięcie znamionowe: | 1000 V prądu stałego |
•Prądy znamionowe: | 40A...100A |
•Kategoria użytkowania: | gPV |
•Znamionowa zdolność wyłączania: | 50kA |
•Minimalna ocena przerwań: | 1,35·In |
•Prąd bez bezpiecznika: | 1,13·In |
•Temperatura przechowywania: | -40°C... 90°C |
•Temperatura robocza : | -40°C... 85°C |
•Gdy temperatura otoczenia przekracza 25°C, należy zapoznać się z tabelą korekcji temperatury bezpiecznika WESTKING Solar.
IEC/EN 60269-1 Wkładki bezpiecznikowe – wymagania ogólne
IEC/EN 60269-6 Wkładki bezpiecznikowe do systemów fotowoltaicznych
UL248-19 Wkładki bezpiecznikowe fotowoltaiczne
Zgodny z RoHS
Powszechnie akceptowane na całym świecie
Możliwość przerywania niskich prądów zwarciowych
Skutecznie wytrzymuje cykle temperaturowe
Zaprojektowany z myślą o trwałości, aby zwiększyć trwałość systemu
Wysoka wydajność przy minimalnych stratach mocy
Kompaktowa konstrukcja zapewniająca oszczędność miejsca podczas instalacji
Urządzenie to, kompatybilne z falownikami i kontrolerami ładowania akumulatorów, zapewnia ochronę modułów fotowoltaicznych w linii i nadaje się do zastosowań w skrzynkach połączeniowych.
Nadaje się do stosowania we wszystkich systemach fotowoltaicznych, zapewnia ochronę na poziomie łańcucha/układu systemów fotowoltaicznych.
TUV CE
is09001 iatf16949
Chiny
Prąd znamionowy | I2t(A2s) | Strata mocy (w) 1,0 cal | Waga netto | |
Topienie | Clearing | |||
40A | 140 | 1200 | 8.0 | 224g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Opis:
1.Bezpiecznik pracuje normalnie w zakresie temperatur od -5°C do 40°C i nie wymaga dodatkowej korekty.
2. Dopuszczalne warunki użytkowania to -40°C do 85°C.
3. W zakresie dopuszczalnych warunków użytkowania należy zapoznać się z poniższą tabelą.
Wkładka bezpiecznikowa 1000Vdc NH0 gPV to kompaktowy i wysokiej jakości produkt opracowany i wyprodukowany przez WESTKING New Energy Technology Co., Ltd. do użytku w platformie napięcia 1000VDC. Dzięki platformie napięciowej 40A-100A, ta wkładka bezpiecznikowa została zaprojektowana tak, aby oszczędzać miejsce w zastosowaniach w skrzynce rozdzielczej, dzięki niewielkim rozmiarom i dużej zdolności segmentacji. Jest w stanie szybko odciąć obwód w krótkim czasie, skutecznie chroniąc sprzęt przed uszkodzeniami spowodowanymi zwarciami nadprądowymi i zwarciowymi. Wykonany z materiałów wysokiej jakości, ten wkładka bezpiecznikowa zapewnia doskonałą niezawodność i długą żywotność.
