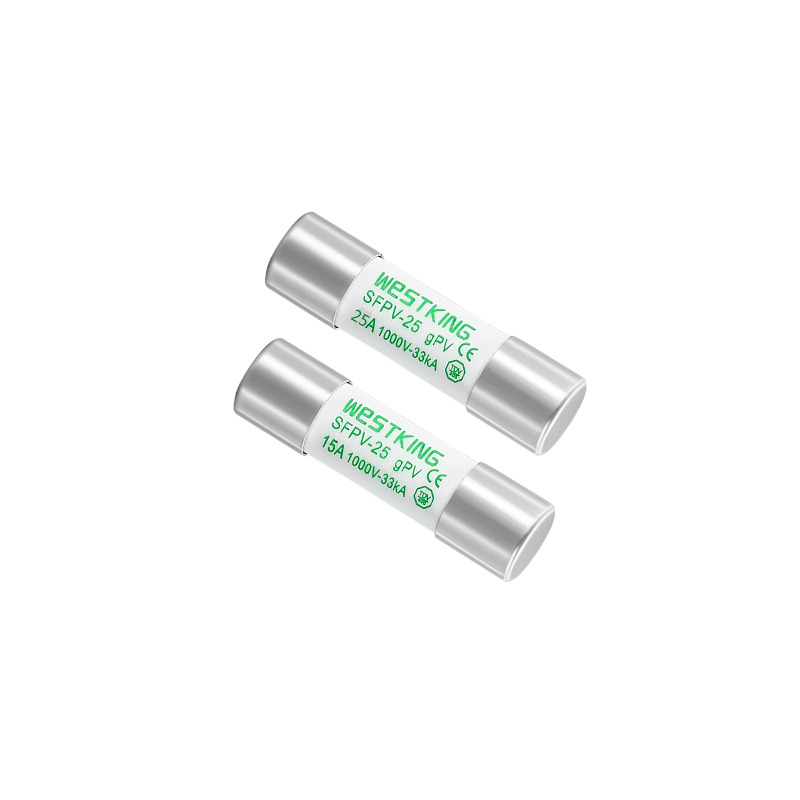

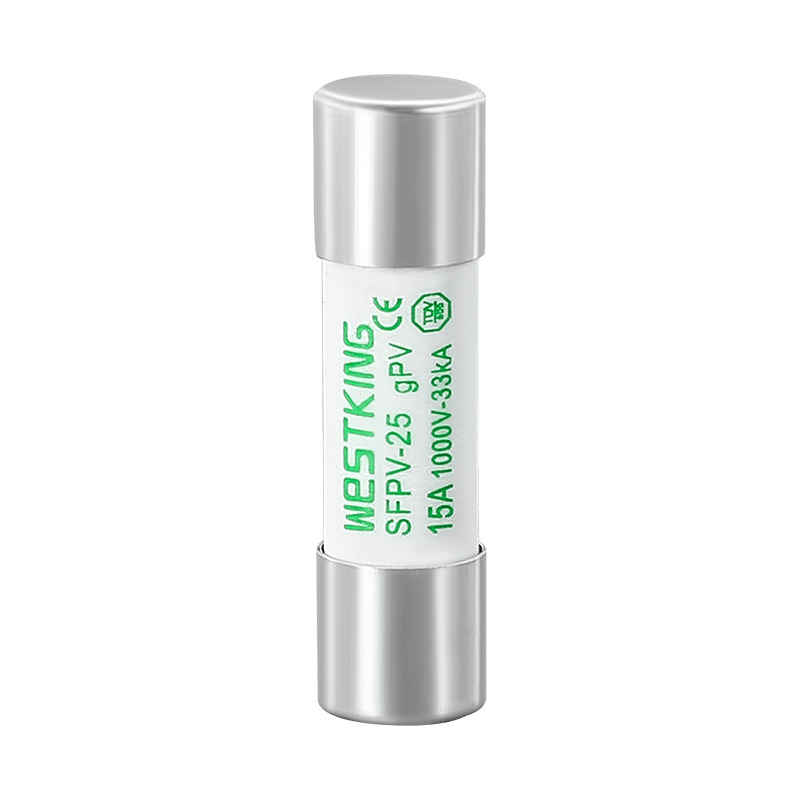

Zaprojektowany z myślą o systemach fotowoltaicznych, model SFPV-25 firmy Westking
pojawia się jako specjalnie skonstruowana seria bezpieczników fotowoltaicznych, zaprojektowana tak, aby zagwarantować bezpieczeństwo instalacji fotowoltaicznych. Dzięki wyrafinowanej konstrukcji ta seria bezpieczników zapewnia wyjątkową odporność na zmiany temperatury i częste zmiany prądu, zwiększając w ten sposób dłuższą trwałość systemu.Opracowany specjalnie do ochrony systemów fotowoltaicznych, model SFPV-25 firmy Westking
to seria bezpieczników PV zaprojektowana w celu zapewnienia bezpieczeństwa zastosowań fotowoltaicznych. Jego zaawansowana konstrukcja zapewnia wyjątkową odporność na zmiany temperatury i prądu, przyczyniając się do dłuższej żywotności systemu. Przy napięciu znamionowym 1000 V DC model SFPV-25 charakteryzuje się niską minimalną zdolnością wyłączania, wynoszącą 1,35-krotność wartości prądu znamionowego bezpiecznika. Umożliwia to bezpieczne przerwanie obwodu nawet w typowych warunkach niskiego prądu zwarciowego generowanego przez panele fotowoltaiczne. Chroń swój system fotowoltaiczny podłączony do sieci lub poza siecią przed nieoczekiwanymi zwarciami doziemnymi i awariami linii za pomocą linii bezpiecznikowej Westking's Protection.
•Napięcie znamionowe: | 1000 V prądu stałego |
•Prądy znamionowe: | 1A...32A |
•Kategoria użytkowania: | gPV |
•Znamionowa zdolność wyłączania: | 33 kA |
•Minimalna ocena przerwań: | 1A > 1,45·In 2...32A > 1,35·In |
•Prąd bez bezpiecznika: | 1,13·In |
•Temperatura przechowywania: | -40°C... 90°C |
•Temperatura robocza : | -40°C... 85°C |
•Jeśli temperatura otoczenia jest wyższa niż 25°C, należy zapoznać się z tabelą współczynników korekcji temperatury bezpiecznika firmy WESTKING oraz instrukcją obsługi.
IEC/EN 60269-1 Wkładki bezpiecznikowe – wymagania ogólne
IEC/EN 60269-6 Wkładki bezpiecznikowe do systemów fotowoltaicznych
UL248-19 Wkładki bezpiecznikowe fotowoltaiczne
Zgodny z RoHS
Wyjątkowo niska zdolność przerywania prądu zwarciowego
Solidna konstrukcja wydłużająca żywotność systemu
Odporny na wahania temperatury
Niezawodne działanie zapewnione w ekstremalnych temperaturach
Ochrona modułów fotowoltaicznych w linii
Nadaje się do zastosowań w skrzynkach łączących
Możliwość zastosowania we wszystkich instalacjach fotowoltaicznych
Zapewnia ochronę na poziomie łańcucha/układu systemów fotowoltaicznych
Kompatybilny z inwerterami i kontrolerami ładowania akumulatorów
TUV CE
is09001 iatf16949
Chiny
Prąd znamionowy | I2t(A2s) | Strata mocy (w) 1,0 cal | Waga netto | |
Topienie | Clearing | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10 A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Opis:
1.Bezpiecznik pracuje normalnie w zakresie temperatur od -5°C do 40°C i nie wymaga dodatkowej korekty.
2. Dopuszczalne warunki użytkowania to -40°C do 85°C.
3. W zakresie dopuszczalnych warunków użytkowania należy zapoznać się z poniższą tabelą.
Niniejsza instrukcja dotyczy wkładki bezpiecznikowej gPV 1000 Vdc 10x38 mm i oprawki bezpiecznika, które zostały zaprojektowane do celów ochrony elektrowni fotowoltaicznych
1. Warunki pracy
1.1 Temperatura otoczenia
Normalne warunki użytkowania: Temperatura otoczenia nie przekracza 40°C; średnia temperatura otoczenia w ciągu doby nie przekracza 35°C, przy czym niższa jest średnia zmierzona w ciągu roku; minimalna temperatura otoczenia nie jest niższa niż -5°C. Dopuszczalne warunki użytkowania: -40°C do 85°C.
1.2 Wysokość
Normalne warunki użytkowania: Wysokość instalacji nie przekracza 2000 m. Dopuszczalne warunki użytkowania: 2000m do 4500m. Korekcja parametrów wysokości: Większa wysokość prowadzi przede wszystkim do degradacji izolacji, złych warunków rozpraszania ciepła i zmian ciśnienia powietrza.
a) Na każde 100 metrów wysokości wzrost temperatury bezpiecznika wzrasta o 0,1k - 0,5k.
b) Na każde 100 metrów wysokości średnia temperatura otoczenia spada o około 0,5 tys.
c) Ogólnie rzecz biorąc, bezpieczniki stosowane w środowisku otwartym mogą ignorować wpływ wysokości na prąd znamionowy i nadal wybierać warunki standardowe.
d) Bezpieczniki stosowane w zamkniętych środowiskach, jeśli temperatura otoczenia lub temperatura wewnętrzna obudowy nie spada znacząco wraz z wysokością i nadal może osiągnąć ponad 40°C, należy zmniejszyć prąd znamionowy. Na każde 1000 metrów wzrostu wysokości prąd znamionowy zmniejsza się o 2% - 5%.
1.3 Warunki atmosferyczne
Normalne warunki użytkowania: Powietrze jest czyste, o wilgotności względnej nie większej niż 50% przy temperaturze otoczenia 40°C; wyższa wilgotność względna jest dozwolona w niższych temperaturach; w takich warunkach może czasami wystąpić umiarkowana kondensacja z powodu zmian temperatury. Normalne warunki użytkowania: Brak znaczącej kondensacji, wilgotność względna do 95%.
2.Warunki instalacji
Bezpiecznik należy instalować poziomo lub pionowo, w zależności od konkretnej sytuacji. Luz elektryczny nie powinien być mniejszy niż 8 mm, a droga upływu nie powinna być mniejsza niż 10 mm. Kategoria instalacji bezpiecznika fotowoltaicznego to klasa III. Warunki instalacji są następujące:
a) W miejscu bez większych wibracji i wstrząsów.
b) W środowisku niezagrażającym wybuchem i niezawierającym gazów ani pyłów mogących powodować korozję metali lub niszczyć izolację (w tym pył przewodzący).
c) W miejscu pozbawionym opadów deszczu i śniegu.
3. Metoda instalacji:
a) montaż na standardowej szynie TH35;
b) Specyfikacja śruby: M5;
c) Zalecany moment montażowy: 2,0 N·m;
d) Tolerancja momentu obrotowego: ± 3%.
4. Pakowanie i przechowywanie
Opakowanie: Bezpieczniki fotowoltaiczne firmy WESTKING są dostarczane w wewnętrznych i zewnętrznych kartonach z tektury falistej, z etykietami bezpieczeństwa informującymi o odporności na deszcz, wilgoć i kruchość.
Przechowywanie: Temperatura: -40°C do 40°C; Wilgotność względna nie przekracza 70% przy 40°C, 80% przy 30°C i 90% przy temperaturze poniżej 20°C; odporny na wilgoć, unikać kontaktu z ciekłą wodą i odkształceń w wyniku wchłaniania wilgoci; ogniotrwały.
5. Użytkowanie i konserwacja
Bezpieczniki fotowoltaiczne powinny być regularnie czyszczone i konserwowane przez profesjonalny personel, sprawdzający stan elementów złącznych, aby zapewnić bezpieczne użytkowanie. W przypadku stopienia się bezpiecznika fotowoltaicznego zaleca się jego wymianę na bezpiecznik fotowoltaiczny firmy WESTKING. Podczas wymiany elementu bezpiecznikowego należy usunąć kurz i inne zanieczyszczenia z uchwytu bezpiecznika fotowoltaicznego
Prosimy o dokładne zapoznanie się z niniejszą instrukcją, gdyż pomoże ona w prawidłowym użytkowaniu bezpieczników. WESTKING New Energy Technology Co., Ltd. nie tylko dostarcza naszym klientom wysokiej jakości bezpieczniki, ale także oferuje kompleksowe usługi techniczne, aby pomóc użytkownikom w rozwiązywaniu problemów związanych z bezpieczeństwem elektrycznym. Jako pierwsza firma w Chinach zajmująca się badaniami i produkcją bezpieczników prądu stałego, WESTKING pozostaje zaangażowana w dostarczanie najwyższej jakości produktów bezpiecznikowych dla nowej energetyki elektrycznej.
