Seria Westking EVFUSE® przeznaczona jest do pojazdów elektrycznych (EV) o napięciu typu H, 500VDC
. Nadają się do zabezpieczania pakietów akumulatorów pojazdów elektrycznych o napięciu mniejszym lub równym 500VDC, powszechnie stosowanych w pojazdach osobowych. Konstrukcja i charakterystyka tych bezpieczników w pełni odpowiadają warunkom stosowania pojazdów elektrycznych nowej generacji, charakteryzując się śrubową konstrukcją dokręcającą i wysokotemperaturowymi materiałami ceramicznymi o wysokiej zawartości tlenku glinu. Bezpieczniki te oferują wiodącą na rynku kompaktowość, odporność na uderzenia i funkcje symulacyjne trwałości, zapewniając wysoką wydajność ochrony DC dla układów napędowych, pomocniczych i akumulatorów.
BEZPIECZNIKI DO AKUMULATORÓW WESTKING 500 V DC
zapewniają niezawodną i bezpieczną ochronę pojazdów elektrycznych, odporną na wibracje i wytrzymującą wysokie i niskie temperatury. Jako jeden z najlepszych wyborów w przypadku pojazdów elektrycznych o nowej energii na rynku chińskim, bezpieczniki te charakteryzują się wyjątkową wydajnością i niezawodnością w różnych scenariuszach, zapewniając bezpieczeństwo i stabilność zrównoważonego transportu.
Typ | Napięcie znamionowe | Oceniono prądy |

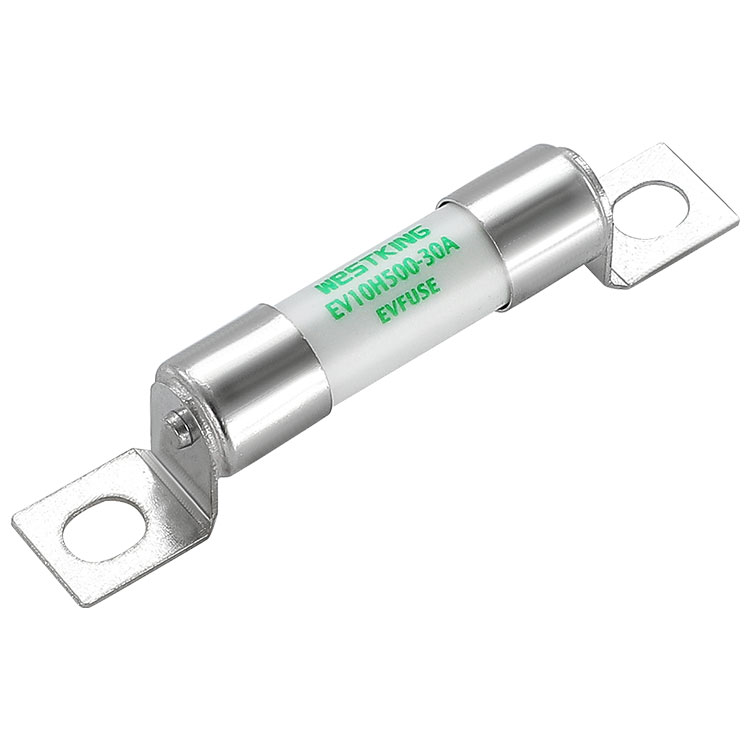

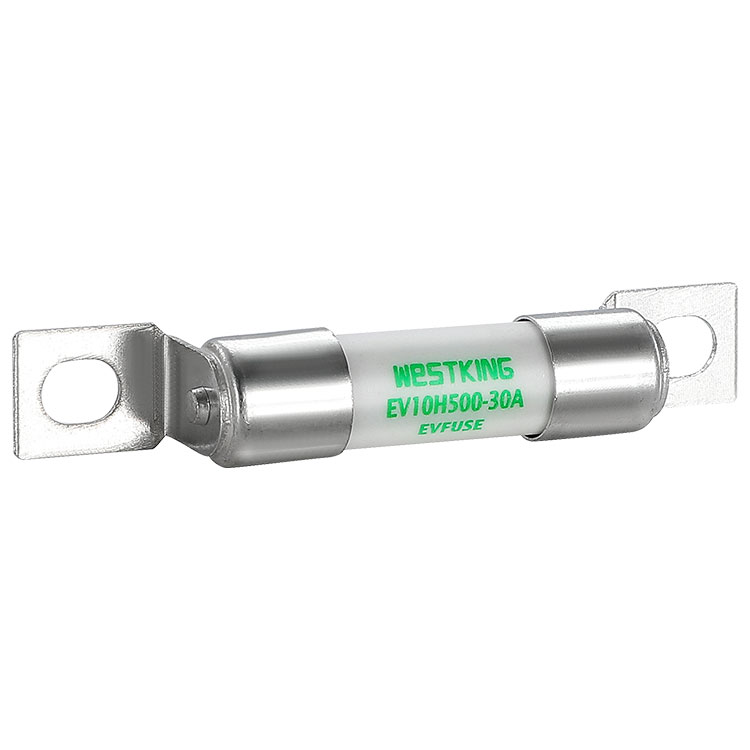

EV10H500-(wzmacniacz) | 500 V prądu stałego | 10A-50A |

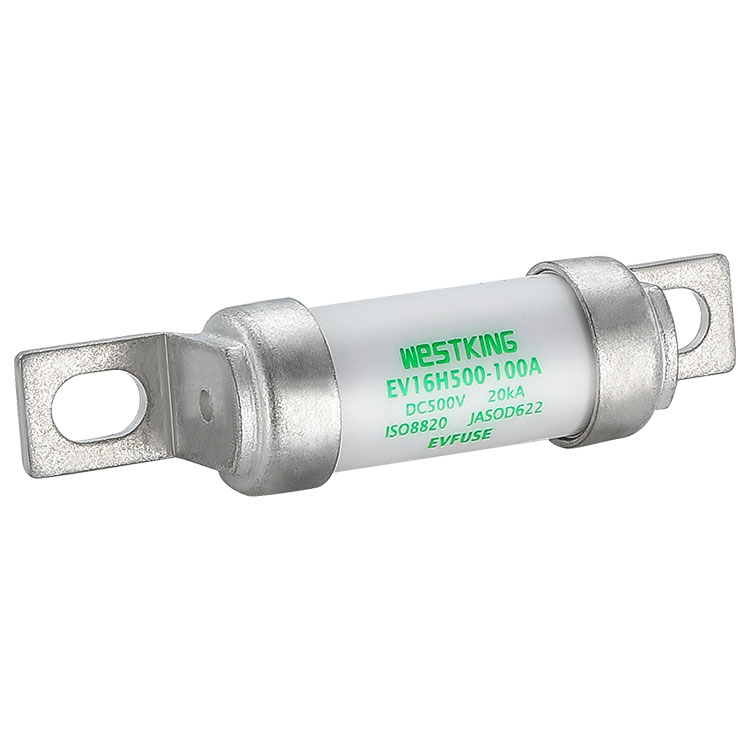

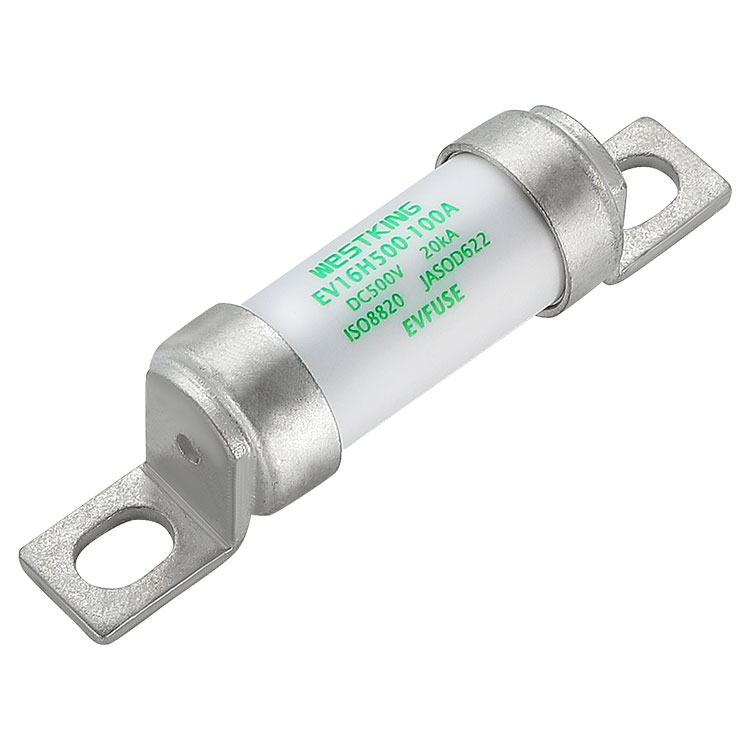

EV16H500-(wzmacniacz) | 500 V prądu stałego | 20A-100A |

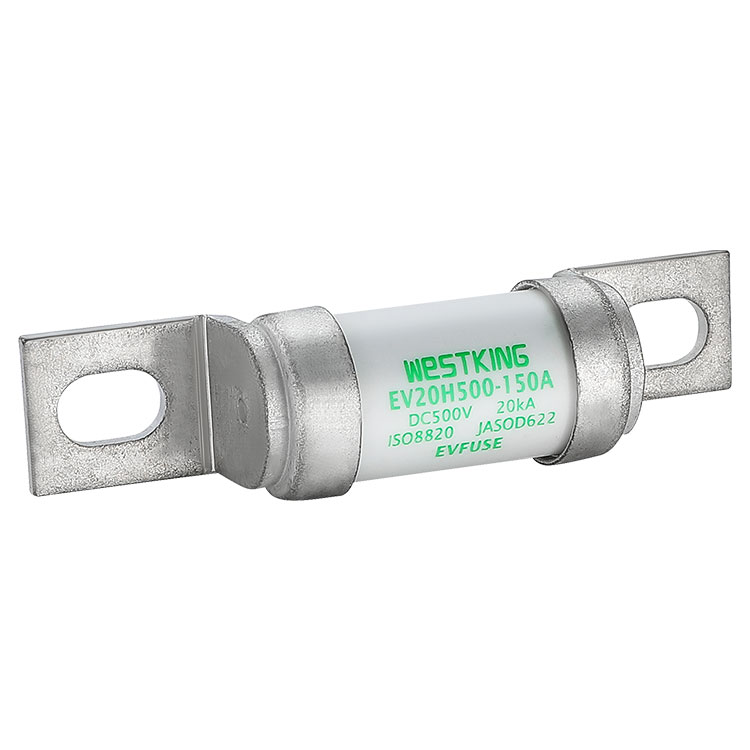

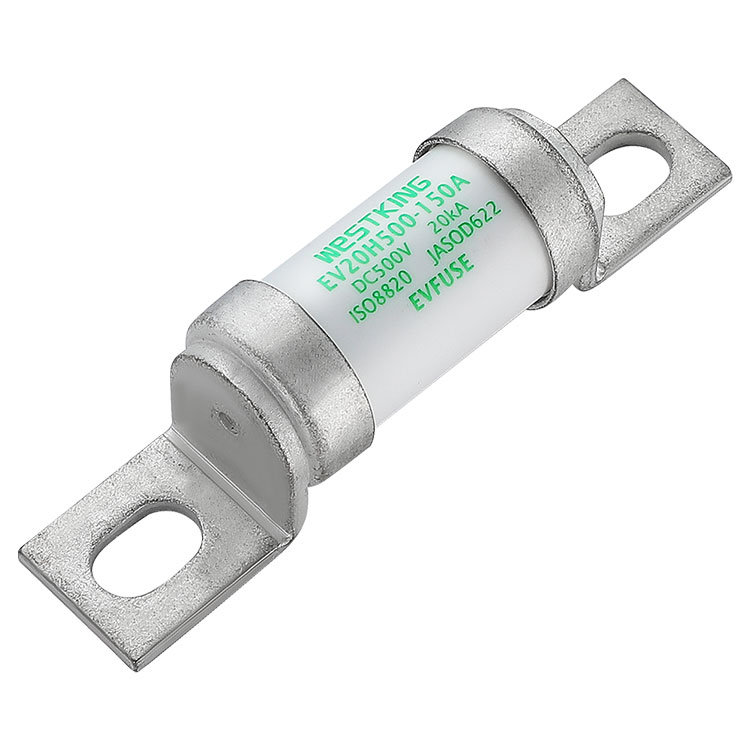

EV20H500-(wzmacniacz) | 500 V prądu stałego | 50A-150A |

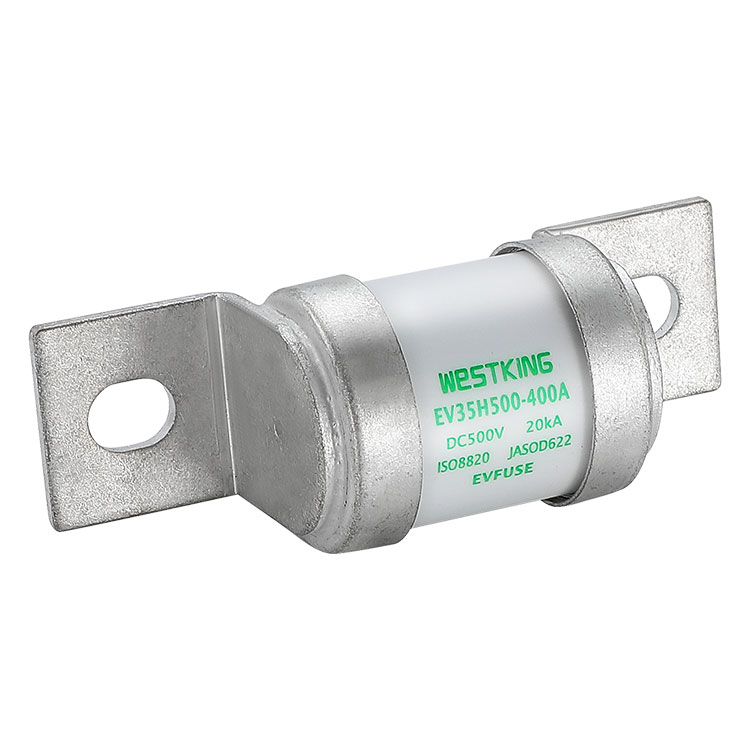

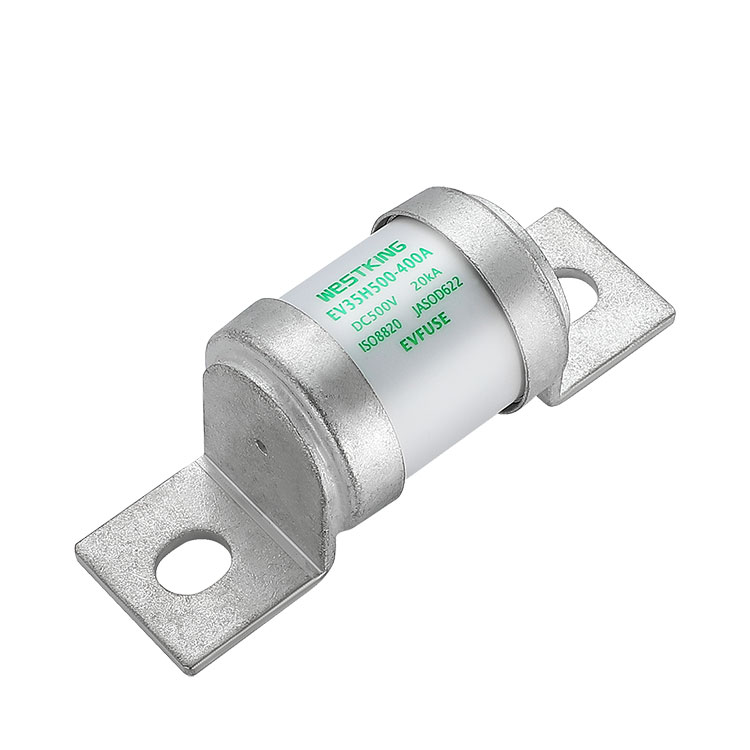

EV35H500-(wzmacniacz) | 500 V prądu stałego | 200-400A |
•Kategoria użytkowania: | gEV |
•Znamionowa zdolność wyłączania: | 20 kA |
•Stała czasowa: | 2±0,5ms |
•Temperatura otoczenia : | -40°C... 125°C |
1- Rurka bezpiecznikowa wykonana jest z ceramiki o wysokiej wytrzymałości, zawierającej 95% tlenku glinu,
2- Element bezpiecznikowy wykorzystuje importowany japoński materiał i jest poddawany precyzyjnemu tłoczeniu.
1- Metalowe części miedziane są nitowane, a następnie ponownie spawane;
2- Wewnętrzny piasek kwarcowy wykorzystuje unikalny proces utwardzania firmy WESTKING, zapobiegający odrywaniu się produktu i rozpryskiwaniu łuku spowodowanego awariami linii podczas dynamicznej pracy.
ISO8820-8
ZBIERZ D622
Wyprodukowano zgodnie z systemem jakości ITAF16949 w celu zapewnienia zgodności z wymogami motoryzacyjnymi
Zgodny z RoHS
Deklaracja REACH dostępna na żądanie
Silna odporność na udary prądowe
Tolerancyjny na trudne warunki jazdy
Bezpieczne i niezawodne właściwości utrwalania
Podwójne zabezpieczenie przed przeciążeniem i zwarciem
Niski wzrost temperatury i zużycie energii, zwiększający zasięg baterii
Wysoka zdolność łamania
Ochrona zestawu akumulatorów
BDU i PDU
Skrzynka przyłączeniowa akumulatora dla urządzeń pomocniczych
TO WSZYSTKO
Magazynowanie energii elektrycznej
Ładowarka
Ochrona pakietu superkondensatorów
Zabezpieczenie rezerwowe dla przekaźnika / rozłącznika / przełącznika DC
Konserwacyjny wyłącznik bezpieczeństwa (MSD)
is09001 iatf16949
Chiny
Typ | I2t(A2s) | Utrata mocy 0,5 cala (w) | Waga netto (G) | |
Topienie | Clearing | |||
EV10H500﹣10A | 350 | 420 | 0.60 | 12.34 |
EV10H500﹣12A | 430 | 650 | 0.65 | |
EV10H500﹣16A | 670 | 1280 | 0.75 | |
EV10H500﹣20A | 800 | 1520 | 0.80 | |
EV10H500﹣25A | 960 | 1820 | 1.00 | |
EV10H500﹣30A | 1200 | 2100 | 1.20 | |
EV10H500﹣35A | 1350 | 2600 | 1.50 | |
EV10H500﹣40A | 1645 | 3250 | 2.10 | |
EV10H500﹣50A | 2560 | 4896 | 3.20 |
Typ | I2t(A2s) | Utrata mocy 0,5 cala (w) | Waga netto (G) | |
Topienie | Clearing | |||
EV16H500-20A | 650 | 2800 | 1.2 | 43.83 |
EV16H500-25A | 1050 | 4000 | 1.5 | |
EV16H500-32A | 1700 | 6300 | 1.8 | |
EV16H500-40A | 3000 | 8500 | 2.0 | |
EV16H500-50A | 5850 | 15600 | 2.5 | |
EV16H500-60A | 8500 | 24500 | 2.8 | |
EV16H500-70A | 10250 | 38000 | 3.0 | |
EV16H500-80A | 14500 | 57600 | 3.2 | |
EV16H500-100A | 21000 | 76000 | 3.5 |
Typ | I2t(A2s) | Utrata mocy 0,5 cala (w) | Waga netto (G) | |
Topienie | Clearing | |||
EV20H500﹣50A | 380 | 750 | 1.10 | 85.6 |
EV20H500﹣60A | 550 | 1100 | 1.40 | |
EV20H500﹣70A | 750 | 1500 | 1.58 | |
EV20H500﹣80A | 930 | 2280 | 1.80 | |
EV20H500﹣100A | 1500 | 3010 | 2.30 | |
EV20H500﹣125A | 1410 | 4202 | 3.10 | |
EV20H500﹣150A | 2010 | 6100 | 3.68 |
Typ | I2t(A2s) | Utrata mocy 0,5 cala (w) | Waga netto (G) | |
Topienie | Clearing | |||
EV35H500﹣200A | 3250 | 27000 | 6.20 | 226 |
EV35H500﹣250A | 6000 | 48500 | 6.90 | |
EV35H500﹣300A | 7100 | 60000 | 7.80 | |
EV35H500﹣350A | 11500 | 90500 | 8.80 | |
EV35H500﹣400A | 15000 | 110000 | 10.20 |
Opis:
1.Bezpiecznik pracuje normalnie w zakresie temperatur od -5°C do 40°C i nie wymaga dodatkowej korekty.
2. Dopuszczalne warunki użytkowania to -40°C do 85°C.
3. W zakresie dopuszczalnych warunków użytkowania należy zapoznać się z poniższą tabelą.
1-Metalowa zaślepka i fioletowe miedziane nóżki są nitowane i ponownie spawane, aby zapobiec odpadnięciu z powodu wibracji.
2-Rura bezpiecznikowa wykonana jest z ceramiki o wysokiej zawartości tlenku glinu, która wytrzymuje działanie łuku elektrycznego i nie odkształca się pod wpływem wysokich temperatur.
3-element bezpiecznikowy jest precyzyjnie wytłoczony z importowanych japońskich materiałów stopowych, co zapewnia trwałość w przypadku udaru prądowego.
4-Środkiem gaśniczym łuku jest piasek kwarcowy o wysokiej czystości, który jest selektywnie oczyszczany i przetwarzany.
5-Proces utwardzania opracowany przez WESTKING służy do utrwalania piasku kwarcowego, zapobiegając rozrywaniu elementu topikowego przez wibracje i skutecznie zmniejszając intensywność uderzenia łuku elektrycznego.
6-W wewnętrznych i zewnętrznych zaślepkach zastosowano pasowanie wciskowe, aby zmniejszyć opór.
