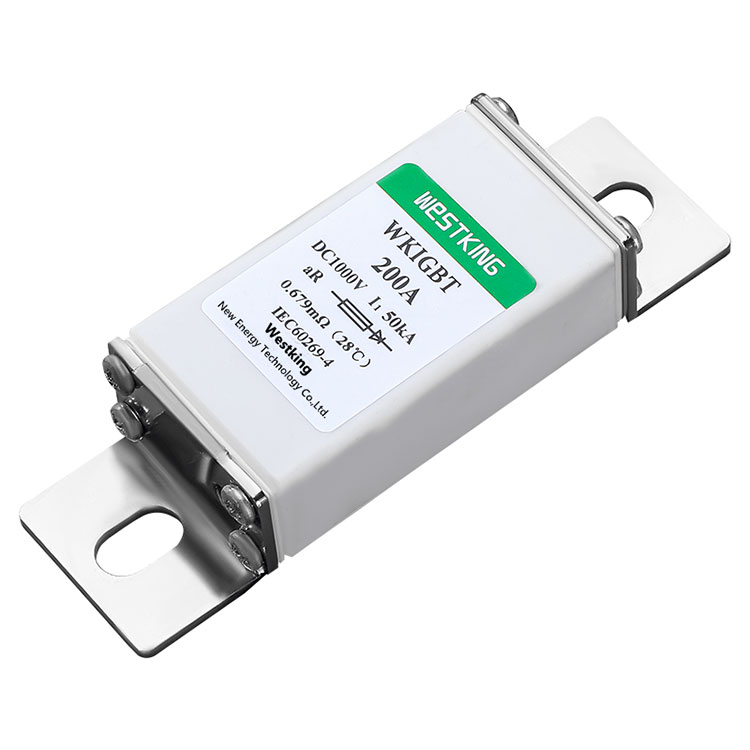

Wkładka bezpiecznikowa WKIGBT 1000 V DC

BEZPIECZNIK IGBT 1000 V DC firmy Westkingto bezpiecznik wysokiego napięcia przeznaczony do ochrony urządzeń i obwodów elektroenergetycznych. Dzięki napięciu znamionowemu 1000 V DC nadaje się do stosowania w różnych zastosowaniach wysokiego napięcia, takich jak sterowanie przemysłowe, systemy zasilania, transport, nowa energia i nie tylko. Bezpiecznik IGBT FUSE 1000VDC firmy Westking skutecznie chroni moduły IGBT i obwody falownika, zapobiegając uszkodzeniom spowodowanym przepięciami i przetężeniami. Jest szeroko stosowany w wytwarzaniu energii fotowoltaicznej, energetyce wiatrowej, sprzęcie energoelektronicznym, sprzęcie komunikacyjnym, urządzeniach medycznych, przemyśle lotniczym i innych dziedzinach.

Wyślij zapytanie

Opis produktu

Szybkie, przykręcane bezpieczniki firmy Westkingsą specjalnie zaprojektowane do zabezpieczania modułów IGBT i idealnie nadają się do stosowania w obwodach falowników IGBT z napięciem znamionowym bezpiecznika DC sięgającym do 1000 Vdc. Bezpieczniki te charakteryzują się niską indukcyjnością (≤ 20 nH), dzięki czemu nadają się do zastosowań wymagających szybkiego przełączania. Skutecznie chronią przed skutkami przepięć i przetężeń, zapewniając bezpieczną i wydajną pracę modułów IGBT i obwodów falownika.

Dane techniczne

•Napięcie znamionowe:	1000 V prądu stałego
•Prądy znamionowe:	25A...250A
•Kategoria użytkowania:	aR
•Znamionowa zdolność wyłączania:	50 kA

Standardy

IEC/EN 60269-4

Zgodny z dyrektywą RoHS

KLUCZOWE CECHY/zalety

Wysokie napięcie znamionowe: Nadaje się do obwodów wysokiego napięcia o napięciu znamionowym 1000 V prądu stałego, spełniając potrzeby większości zastosowań wysokiego napięcia.

Szybka reakcja: dzięki technologii szybkiego topienia może szybko odciąć obwód w przypadku wystąpienia usterki, chroniąc sprzęt i bezpieczeństwo personelu.

Niskie straty: IGBT FUSE 1000VDC charakteryzuje się niską utratą topnienia, stabilną wydajnością w czasie i obniżonymi kosztami operacyjnymi.

Wysoka niezawodność: Dzięki wysokiej niezawodności i stabilności zapewnia normalną pracę sprzętu w różnych warunkach pracy.

Łatwa instalacja i konserwacja: Dzięki metodzie montażu śrubowego jest wygodny w montażu i demontażu. Jego prosta konstrukcja zmniejsza również koszty konserwacji.

Szerokie obszary zastosowań: BEZPIECZNIK IGBT 1000VDC jest szeroko stosowany w sterowaniu przemysłowym, systemach zasilania, transporcie, nowej energii i innych dziedzinach, zapewniając wysoką wartość praktyczną

ZASTOSOWANIA

Sterowanie przemysłowe: Chroni moduły IGBT i obwody falownika w przemysłowych systemach sterowania.

Systemy elektroenergetyczne: Chroni urządzenia i obwody energetyczne w elektrowniach, podstacjach i liniach przesyłowych.

Transport: Chroni obwody wysokiego napięcia w pojazdach elektrycznych, pociągach i samolotach.

Nowa energia: zapewnia niezawodność i bezpieczeństwo obwodów wysokiego napięcia w systemach energii odnawialnej, w tym energii słonecznej, wiatrowej i wodnej.

Komunikacja: Chroni obwody wysokiego napięcia w systemach komunikacyjnych, takich jak urządzenia do komunikacji światłowodowej i bezprzewodowej.

Medycyna: Gwarantuje niezawodność i bezpieczeństwo obwodów wysokiego napięcia w urządzeniach medycznych, np. aparatach rentgenowskich, ultrasonograficznych i sprzęcie laserowym.

Przemysł lotniczy: chroni obwody wysokiego napięcia w statkach kosmicznych i satelitach, zapewniając stabilność i niezawodność systemu.

Transport kolejowy: zabezpiecza obwody wysokiego napięcia w przetwornicach trakcyjnych, układach sterowania hamulcami i urządzeniach sygnalizacji kolejowej.

Elektronika elektroenergetyczna: Chroni obwody wysokiego napięcia we wzmacniaczach mocy, przetwornikach sygnału i zasilaczach.

Inne zastosowania wysokiego napięcia: Obejmuje maszyny do cięcia plazmowego, sprzęt do elektrolizy i inne urządzenia wysokiego napięcia

Certyfikaty

• is09001 iatf16949

Pochodzenie

Chiny

CHARAKTERYSTYKA ELEKTRYCZNA

Prąd znamionowy	I2t (A2s)		Strata mocy (w) 1,0 cal	Waga netto
Prąd znamionowy	Topienie	Clearing	Strata mocy (w) 1,0 cal	Waga netto
25A	19	100	13.6	224g
32A	35	180	16.8
40A	60	300	19.0
50A	130	670	20.50
63A	240	1200	21.0
80A	500	2400	26.0
100A	1000	5100	31.0
125A	1850	9500	33.0
160A	4000	20000	36.0
200A	8400	42000	43.0
225A	12500	59500	44.6
250A	15500	80000	47.0
